　近日，我在拆卸显示器与显卡之间的连线时忘了拧掉固定用的螺丝，造成主板集成的显卡接口损坏。本以为外接一块显卡即可解决问题，可是无论接上AGP显卡还是PCI显卡都无法正常启动，我这才意识到问题的严重性。经仔细检查，主板确实只有显卡接口损坏。但为什么不能由外接显卡启动计算机呢？不难想到是BIOS中将主板集成的显卡设为优先启动，造成主板不认其他显卡。给BIOS放电，不管用，主板默认的设置就是集成的显卡优先启动。由于该主板没有屏蔽集成显卡的跳线，只能在BIOS中修改。要修改BIOS设置就必须先启动计算机，而要启动计算机就必须先修改BIOS设置——就像硬盘中了逻辑锁一样，进入了一个死循环。难道这块华硕i815E主板就这样没用了？这时我突然想到，集成显卡的BIOS信息是加载在主板的BIOS中的，能不能通过删掉主板BIOS文件中的显卡BIOS信息，达到屏蔽显卡的目的呢？经过尝试，证明这种方法是可行的。

　　1、在其他计算机上下载刷新主板BIOS的工具Awdflash、修改主板BIOS文件的Cbrom，将这两个软件保存在C盘根目录下。

　　2、卸下主板的BIOS芯片，将其安装在另一块i815E主板上。

　　

下载 (29.02 KB)

2008-6-11 10:04

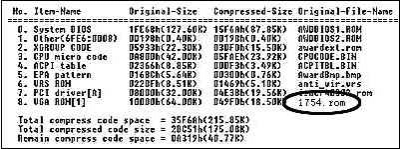

　　图1显示BIOS文件的内容

　　3、开机，进入纯DOS模式，运行Awdflash，用Awdflash的备份功能导出主板BIOS文件——asus815e.bin。

　　4、输入Cbromasus815e.bin/d显示BIOS文件的内容，可以看到第八项vgarom[1]文件名为i754.rom(如图1)，就是我们要删除的显卡BIOS信息。

　　

下载 (14.57 KB)

2008-6-11 10:04

　　图2删除显卡BIOS的信息

　　5、输入Cbromasus815e.bin/vgai754.rompelease，删除显卡的BIOS信息(如图2)。

　　6、再次输入cbromasus815e.bin/d显示BIOS文件中的内容，可以看到vgarom[1]一项已不存在(如图3)。

　　7、输入Awdflashasus815e.bin/sn/py，将修改好的主板BIOS文件刷回到BIOS芯片中。

　　

下载 (26.4 KB)

2008-6-11 10:04

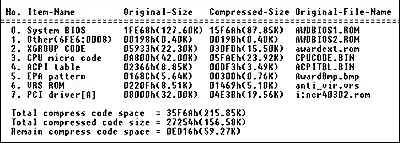

　　图3显卡BIOS信息已成功删除

　　8、关机，拔下BIOS芯片。

　　9、将刷好的BIOS芯片插回故障主板，已能够以AGP显卡启动计算机了。

　　此方法能够解决目前许多集成显卡无法屏蔽的问题，值得大家去掌握。
