　当您看到显卡上遍布小黄豆（钽电容的昵称）时第一反应是什么呢？高性能、高频、高比容、高可靠性、高适应性、耐高温，还是易爆、要降压使用、昂贵……

　　不管您对其有什么印象，不过在您使用或设计一片显卡时可不要给第一印象和老经验给蒙蔽了，因为技术是日新月异的，下面就要和大家聊聊钽电容家族中的两个主要成员钽聚合物电容和钽二氧化锰电容，他们由于阴极特性的不同导致很多截然不同的特性，因此也造成显卡性能的差别。看到技术文字又头痛了是么？不要怕我们用轻松的图表配合简单文字让你轻易变成此领域的专家，还等什么，我们开始，LET’SGO!

　　一钽聚合物电容VS钽二氧化锰电容之安全篇

　　一个是安静包容一个是火爆易怒很多消费者和工程师对钽电容的第一印象就是钽电容的爆炸威力，确实很多反坦克武器的药型罩或爆炸成型外壳都是用钽金属做成，坦克的外壳都能轻松撕破，可想而知钽电容的爆炸威力不小。不过能爆炸的可是钽二氧化锰电容，钽聚合物电容可炸不了，为什么呢？

下载 (30.69 KB)

2008-6-11 10:01

　　

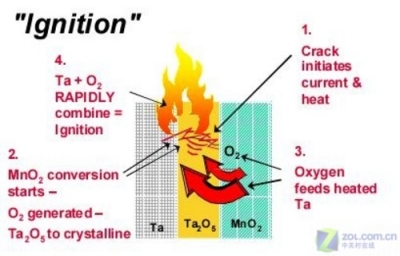

　　我们先看看钽二氧化锰电容为什么会爆炸：当电容遇到反向电压（就是交流电或生产时搞错了极性）或突发大电流时，由于热量迅速增加，阴极二氧化锰会释放出大量的氧气，氧气通过介质五氧化二钽的裂缝或空隙遇到阳极钽，这些钽可是纯正钽粉啊，氧气遇到钽再加高热，就是皮厚的坦克也怕遇见，之后就是轰的一声……

　　小则显卡报废，大则伤人，您应该庆幸的是钽电容的体积普遍较小，如果多装点钽粉，那可就……一般来说早期的DIAMOND、STB、创新等公司设计的高端显卡全部采用钽二氧化锰电容，在设计和生产时对于电容的极性和大电流都有极其严格的要求，因此工程师和工厂都是战战兢兢，生怕这些家伙会惹祸。

　　

下载 (32.1 KB)

2008-6-11 10:01

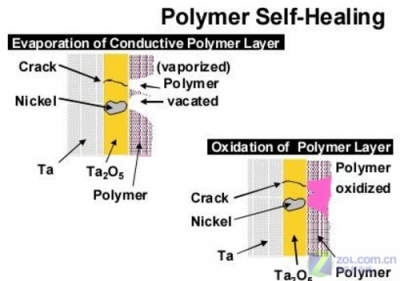

　　不过要是DIAMOND等公司的显卡设计师能等到今天用钽聚合物电容可就不会这么害怕了，因为他们根本不会爆炸。（见图二）当钽聚合物电容碰到极性相反的电压或巨大的电流时，高热首先会让部分阴极聚合物挥发，即使有些聚合物释放出氧气也没关系，其它聚合物会吸收氧气并膨胀，这样从根本上杜绝氧气与钽粉接触，没有了氧气这个氧化剂，爆炸怎么发生呢？由此看出钽聚合物电容还有自愈特性，即使碰到恶劣条件还能继续工作，所以可靠性特别高。

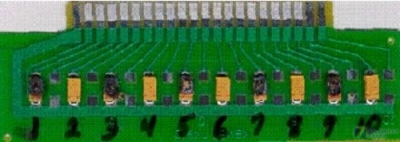

　　您如果不信，那么就给看看图三的试验吧：

　　

下载 (21.91 KB)

2008-6-11 10:01

　　在施加两倍的反向电压，外带瞬间20安培电流的巨大折磨下那些钽二氧化锰全部灰飞烟灭，而剩余的钽聚合物电容却完好无损，下次您看到小黄豆时可别都认为他们脾气火爆啊，它们中的钽聚合物电容可是安静包容的“大家闺秀”。
